Почему не работает система отопления?
Система отопления играет важную роль в создании комфортного микроклимата в помещении. Поэтому так важно обеспечить нормальную работу системы отопления в течении всего срока эксплуатации дома. И это возможно и не требует каких-то сверхъестественных усилий и вложений. Важно на стадии строительства все сделать правильно, а в процессе эксплуатации регулярно обслуживать систему.
Все проблемы начинаются, когда Заказчики начинают экономить на всем и нарушают все возможные нормы и правила: не делают проект (как не странно, то таких много), используют материалы, которые нельзя использовать, вносят изменения в существующую систему отопления, путем дополнительных несанкционированных врезок и т.д. Все это пагубно влияет на работу систем отопления и из-за этого все проблемы. Если все работает хорошо, то достаточно просто обслуживать ее 2 раза в год:
Этого уже достаточно для обеспечения нормальной работы системы отопления в течении долгого времени.
Самые распространенные ошибки в работе отопления, причины их появления и способы устранения:
Самое распространенное замечание к работе системы. Прежде чем перечислять причины того, почему радиаторы не работают или работают плохо, нужно еще раз объяснить принцип работы системы отопления (более подробно эта тема освещена в статье). Есть источник тепла - это может быть котельная, тепловой пункт, распределительный коллектор и т.д. Есть система отопления (трубопроводы) - это переносчик «тепла» от источника тепла к потребителю (помещения в нашем случае), а радиаторы передают «тепло», которое поступило в прибор отопления, помещению. Соответственно, если радиатор не греет или не достаточно горячий, то в большинстве случаев проблема не в радиаторе, а в том, что в радиатор не поступает теплоноситель («тепло») в нужном объеме (радиатор не прогревается) или не поступает вовсе (радиатор холодный). Нужно помнить, что работа системы отопления на 70-80% зависит от работы гидравлики (распределение “тепла” между отопительными приборами). Некоторые ресурсы в интернете пишут о давлении, о воздухе в системе и т.д., но никто не пишет о проблемах в ГИДРАВЛИКЕ, а ведь это основная причина в большинстве случаев. А дальше уже производные. Если радиатор холодный или чуть теплый, то расход теплоносителя через него минимальный. Такая ситуация возможна, по нескольким причинам:
- Перекрыты краны радиатора (как ни странно и банально, но это достаточно частая причина).
Действия - проверить арматуру на отопительных приборов и настройку термостатического элемента.
- Радиаторная арматура засорилась. Часто это происходит в системах, которые выполнены из полипропилена, который постепенно разрушается под воздействием высоких температур.
- Засорился радиатор. Это достаточно редкое явление, но в случае регулярной “подпитки” системы отопления и по причине использования полипропилена в системах отопления, это возможно.
Действия - промыть или прочистить радиатор и арматуру. В ряде случаем необходимо провести промывку всей системы отопления с использованием специальных химических реагентов.
- Расход теплоносителя через данный прибор или стояк отопления меньше, чем нужно. Это достаточно распространенная ошибка в больших системах по причине плохой “увязки”/балансировки системы отопления.
Действия - сделать балансировку системы. При необходимости установить балансировочные клапаны. Важно знать, что настройку балансировочных клапанов необходимо производить с использованием специального инструмента или расходомера, т.к. в итоге балансировочный клапан регулирует расход теплоносителя.
Если в помещении холодно и отопительный прибор тоже холодный, то причина этого расписана выше. Но бывает так, что радиатор горячий, а в помещении все равно холодно. В этом случае ошибка может быть как техническая, так и "человеческая". В таких случаях причин может быть несколько:
- Теплопотери в помещении больше, чем мощность отопительных приборов. Это возможно из-за не качественного монтажа окон и дверей, а так же скрытых потерь тепла через разные щели или "мостики холода".
Действия - тепловизором проверить утепление оконных и дверных проемов и наружных стен, при возможности утеплить (заменить).
- Теплоотдача отопительных приборов меньше, чем нужно. Эта ошибка техническая и связана с неправильным расчетом тепловых потерь или подбором радиатора. Снижение температуры теплоносителя тоже может привести в таким же последствиям.
Действия - сделать перерасчет отопительных приборов в соответствии с тепловыми потерями помещения и существующими параметрами теплоносителя (подробно написано в статье). Поменять радиатор в соответствии с полученными результатами расчета.
- Эффективность отопительного прибора низкая. Различные декоративные ниши или короба, которые частично или полностью закрывают отопительный прибор, нарушают конвективный поток и тем самым сильно снижают теплоотдачу отопительного прибора (пример на фото ниже). Снижают конвекцию не только декоративные панели и короба, но и мебель (шкафы, диваны) и даже плотные шторы. Также к нарушению конвекции могут привести ошибки при монтаже отопительного прибора - несоблюдение нужных для нормальной конвекции расстояний от низа, верха и стены до отопительного прибора (нижнее фото)
Все проблемы начинаются, когда Заказчики начинают экономить на всем и нарушают все возможные нормы и правила: не делают проект (как не странно, то таких много), используют материалы, которые нельзя использовать, вносят изменения в существующую систему отопления, путем дополнительных несанкционированных врезок и т.д. Все это пагубно влияет на работу систем отопления и из-за этого все проблемы. Если все работает хорошо, то достаточно просто обслуживать ее 2 раза в год:
- после отопительного сезона проводить опрессовку системы для обнаружения "слабых" мест и их устранения летом, когда система отопления не работает, прочистить фильтры и провести ревизию арматуры и оборудования. Всегда проще и дешевле обслуживать, чем ремонтировать.
- вначале отопительного сезона правильно запустить систему отопления и удалить воздух в верхних точках системы.
Этого уже достаточно для обеспечения нормальной работы системы отопления в течении долгого времени.
Самые распространенные ошибки в работе отопления, причины их появления и способы устранения:
Неравномерный/плохой прогрев отопительных приборов.
Самое распространенное замечание к работе системы. Прежде чем перечислять причины того, почему радиаторы не работают или работают плохо, нужно еще раз объяснить принцип работы системы отопления (более подробно эта тема освещена в статье). Есть источник тепла - это может быть котельная, тепловой пункт, распределительный коллектор и т.д. Есть система отопления (трубопроводы) - это переносчик «тепла» от источника тепла к потребителю (помещения в нашем случае), а радиаторы передают «тепло», которое поступило в прибор отопления, помещению. Соответственно, если радиатор не греет или не достаточно горячий, то в большинстве случаев проблема не в радиаторе, а в том, что в радиатор не поступает теплоноситель («тепло») в нужном объеме (радиатор не прогревается) или не поступает вовсе (радиатор холодный). Нужно помнить, что работа системы отопления на 70-80% зависит от работы гидравлики (распределение “тепла” между отопительными приборами). Некоторые ресурсы в интернете пишут о давлении, о воздухе в системе и т.д., но никто не пишет о проблемах в ГИДРАВЛИКЕ, а ведь это основная причина в большинстве случаев. А дальше уже производные. Если радиатор холодный или чуть теплый, то расход теплоносителя через него минимальный. Такая ситуация возможна, по нескольким причинам:
- Перекрыты краны радиатора (как ни странно и банально, но это достаточно частая причина).
Действия - проверить арматуру на отопительных приборов и настройку термостатического элемента.
- Радиаторная арматура засорилась. Часто это происходит в системах, которые выполнены из полипропилена, который постепенно разрушается под воздействием высоких температур.
- Засорился радиатор. Это достаточно редкое явление, но в случае регулярной “подпитки” системы отопления и по причине использования полипропилена в системах отопления, это возможно.
Действия - промыть или прочистить радиатор и арматуру. В ряде случаем необходимо провести промывку всей системы отопления с использованием специальных химических реагентов.
- Расход теплоносителя через данный прибор или стояк отопления меньше, чем нужно. Это достаточно распространенная ошибка в больших системах по причине плохой “увязки”/балансировки системы отопления.
Действия - сделать балансировку системы. При необходимости установить балансировочные клапаны. Важно знать, что настройку балансировочных клапанов необходимо производить с использованием специального инструмента или расходомера, т.к. в итоге балансировочный клапан регулирует расход теплоносителя.
- Температура в помещении ниже, чем нужно.
Если в помещении холодно и отопительный прибор тоже холодный, то причина этого расписана выше. Но бывает так, что радиатор горячий, а в помещении все равно холодно. В этом случае ошибка может быть как техническая, так и "человеческая". В таких случаях причин может быть несколько:
- Теплопотери в помещении больше, чем мощность отопительных приборов. Это возможно из-за не качественного монтажа окон и дверей, а так же скрытых потерь тепла через разные щели или "мостики холода".
Действия - тепловизором проверить утепление оконных и дверных проемов и наружных стен, при возможности утеплить (заменить).
- Теплоотдача отопительных приборов меньше, чем нужно. Эта ошибка техническая и связана с неправильным расчетом тепловых потерь или подбором радиатора. Снижение температуры теплоносителя тоже может привести в таким же последствиям.
Действия - сделать перерасчет отопительных приборов в соответствии с тепловыми потерями помещения и существующими параметрами теплоносителя (подробно написано в статье). Поменять радиатор в соответствии с полученными результатами расчета.

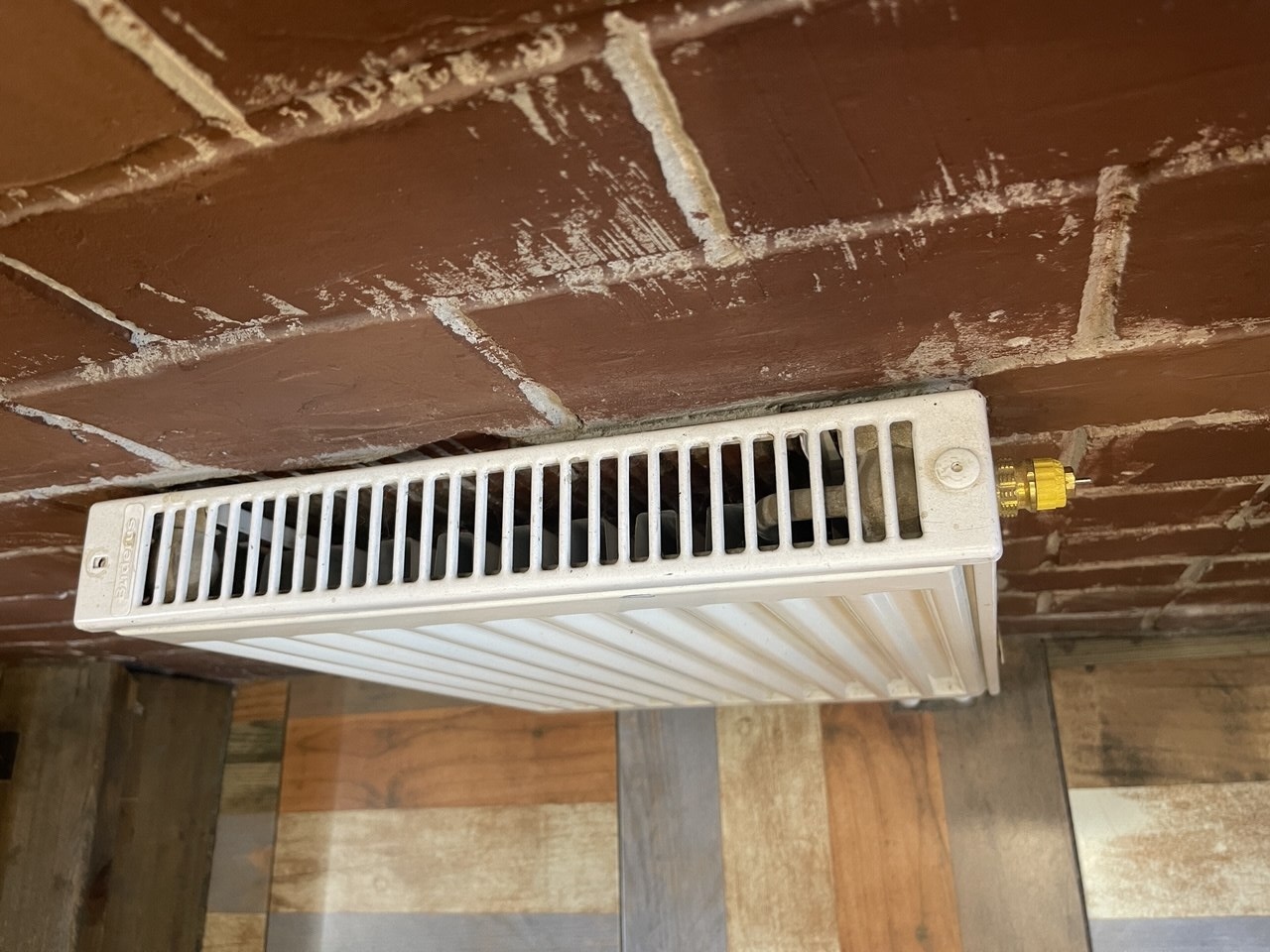

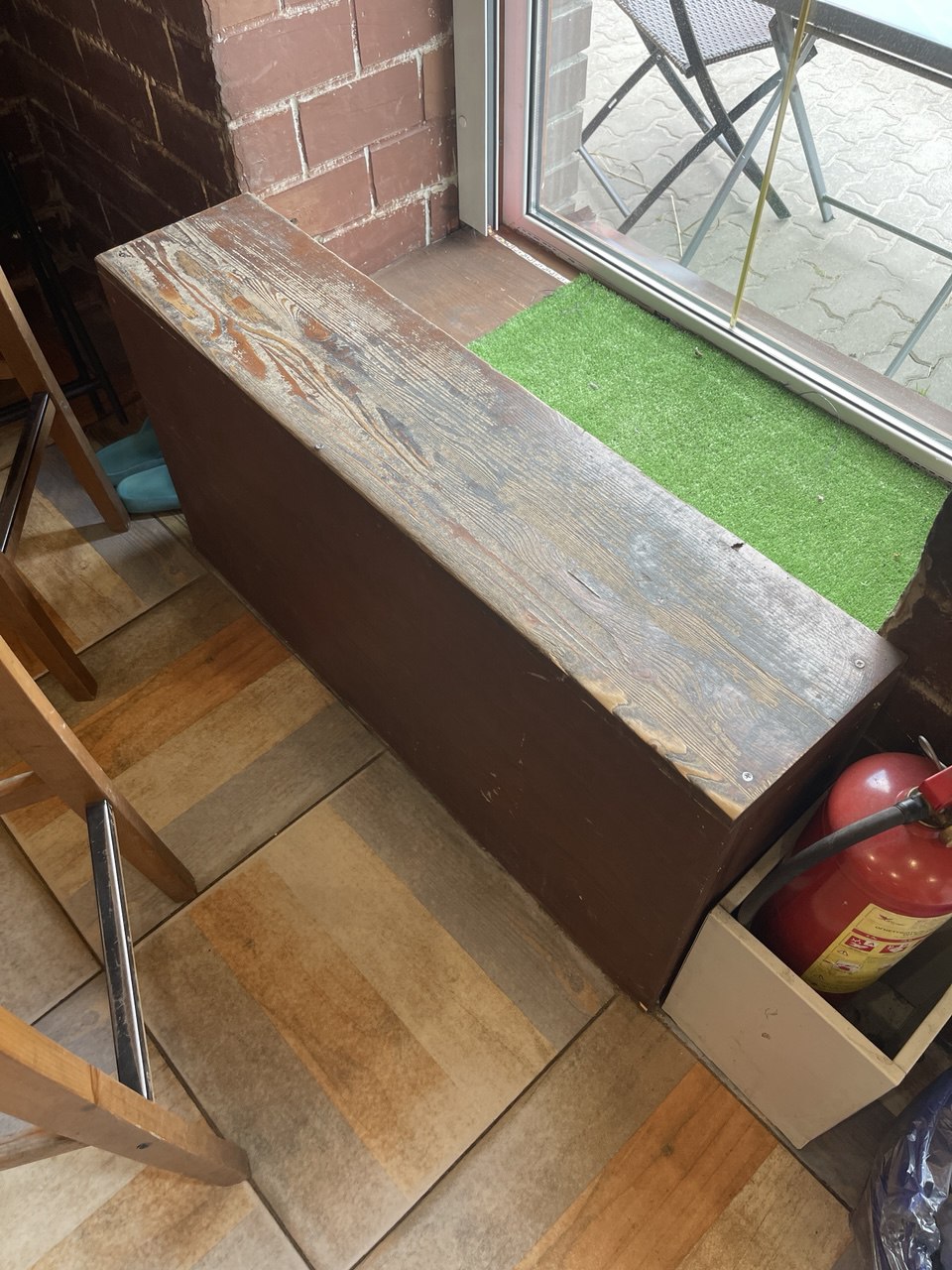

- Эффективность отопительного прибора низкая. Различные декоративные ниши или короба, которые частично или полностью закрывают отопительный прибор, нарушают конвективный поток и тем самым сильно снижают теплоотдачу отопительного прибора (пример на фото ниже). Снижают конвекцию не только декоративные панели и короба, но и мебель (шкафы, диваны) и даже плотные шторы. Также к нарушению конвекции могут привести ошибки при монтаже отопительного прибора - несоблюдение нужных для нормальной конвекции расстояний от низа, верха и стены до отопительного прибора (нижнее фото)
Действия - убрать все что закрывает радиатор и мешает нормальной конвекции. Таким образом можно в разы увеличить теплоотдачу прибора и решить данную проблему. Другой вариант - вынести радиаторы из существующих коробов наружу.
- Основная причина шума и стука в трубопроводах и арматуре это повышенный расход теплоносителя в системе (> 1м/с). При проектировании системы отопления основным критерием подбора диаметра трубопроводов является скорость движения жидкости в них. Но если все спроектировано правильно, то откуда повышенный шум? Важно помнить, что скорость движения жидкости в трубе зависит от общего расхода, который зависит от циркуляционного насоса. В частных домах мало кто думает об этом и устанавливают циркуляционный насос на максимальную мощность работы (типа так лучше), но с увеличением расхода увеличивается и скорость в трубах, что приводит к шуму в трубопроводах и стуку в арматуре (более подробно в статьях о гидравлике в котельных и системах отопления). Кстати сказать, арматура может стучать и в случае, когда перепутаны подающий и обратный трубопроводы при подключении радиатора. Действия - проверить правильность подбора и настройки циркуляционного насоса, правильность подключения отопительных приборов. В большинстве случаев проблема решается при помощь снижения скорости вращения двигателя циркуляционного насоса и соответственно скорости истечения жидкости в трубопроводах, но в редких случаях без замены некоторых участков трубопроводов не обойтись.
- Образование кавитации в системе. Она может появиться из-за низкого давления в системе отопления, вернее низкое давление провоцирует образование кавитации.
Действия - проверить давление в системе и повысить его, если оно ниже требуемого.
Падение давления в системе отопления возможно по 4 причинам:
- Утечка в системе отопления. Когда жидкость через неплотности и через различные соединения вытекает наружу. Важно помнить, что современные системы должны быть герметичны и если давление падает, то нужно искать утечку!!! В противном случае этот дефект скажется на работе всей системы и приведет к серьезным последствиям (нарушение отделки помещения, замене теплообменника котла, реже к замене радиаторов)
Действие - провести гидравлическое испытание системы, которое облегчит поиск подтеков и неплотностей в системе отопления. Затем устранить утечку. В основном подтекают резьбовые соединения, которые не должны быть скрыты и должны иметь возможность обслуживания (как раз для таких случаев). Сложнее, когда утечка скрыта и в этом случае без локального капитального ремонта не обойтись.
- Высокое давление в системе отопления при его заполнении. Если в систему закачать давление выше, чем нужно, то при нагревании теплоносителя давление в системе увеличиться, что в свою очередь приводит к срабатыванию предохранительно-сбросного клапана (если мембранный бак не работает или давление закачки в нем настроено неверно) и сбросу избытка давления, а при остывании теплоносителя давление в системе окажется ниже первоначального значения.
Действия - проверить давление в системе отопления, когда теплоноситель в ней холодный и выставить его на правильное значение. Важно помнить, что от первоначального давления и давления срабатывания ПСК, зависит объем и давление "закачки" мембранного бака. Все эти параметры должны быть согласованы между собой.
- Расширительный бачок не работает. Это возможно в 2 случаях, когда мембрана в нем порвана или давление "закачки" воздуха в мембране расширительного бака не соответствует требуемому.
Действия - заменить мембрану, если это возможно или заменить мембранный бак. Закачать воздух в мембрану до расчетного значения. Важно помнить, что давление в мембранном баке необходимо проверять не реже 1 раза в год.
- Объем расширительного бака ниже требуемого. Задача расширительного бачка - компенсация температурных расширений теплоносителя при его нагревании и если объем мембранного бака меньше расчетного, то бак не в состоянии компенсировать в полной мере весь объем и часть жидкости уйдет из системы через предохранительно-сбросной клапан.
Действия - рассчитать необходимый объем мембранного бака и заменить существующий мембранный бак на новый. Важно знать, что на объем мембранного бака влияют температурные параметры теплоносителя. Важно: не стоит верить разным таблицам в сети интернет. Давление "закачки" мембранного бака и его объем это расчетные величины, которые зависят от множества показателей - это первоначальное давление в системе отопления, давление срабатывания предохранительно-сбросного клапана, объем жидкости в системе отопления, характеристики рабочей жидкости (коэффициенты расширения у воды и у незамерзающих жидкостей разные), температурный режим работы системы отопления и т.д.
Есть еще ряд причин, которые могут привести к плохо работающей системе отопления (не правильно подобран котел, не получение “тепла” в нужном объеме от поставщика услуг, нарушение “гидравлики” в котельной, плохо настроен процесс сжигания топлива и т.д.), но это более профессиональная и сложная тема. Выводы и заключение: Система отопления это комплекс мероприятий от получения “тепла” до его распределения через систему трубопроводов и в ряде случаев простыми решениями, которые описаны выше, не обойтись.
У каждого свой “рецепт” поиска причины плохой работы системы отопления, которые зависят от поставленной задачи и от сложности существующей системы отопления. Мы предлагаем следующие мероприятия для поиска причин плохой работы системы отопления на объекте:
--- Проводим диагностику работы системы отопления:
--- Производим необходимые расчеты, такие как:
--- Сводим все измеренные и расчетные параметры в общую таблицу, которая позволяет нам увидеть общую картину и сделать ОБОСНОВАННЫЕ выводы о причинах плохой работы системы отопления.
И только после проведения вышеперечисленных работ мы выдаем рекомендации по исправлению ошибок. Мы считаем, что без этих замеров и расчетов невозможно поставить правильный диагноз и дать рекомендации по модернизации системы отопления.
- Шум в трубопроводах и арматуре.
- Основная причина шума и стука в трубопроводах и арматуре это повышенный расход теплоносителя в системе (> 1м/с). При проектировании системы отопления основным критерием подбора диаметра трубопроводов является скорость движения жидкости в них. Но если все спроектировано правильно, то откуда повышенный шум? Важно помнить, что скорость движения жидкости в трубе зависит от общего расхода, который зависит от циркуляционного насоса. В частных домах мало кто думает об этом и устанавливают циркуляционный насос на максимальную мощность работы (типа так лучше), но с увеличением расхода увеличивается и скорость в трубах, что приводит к шуму в трубопроводах и стуку в арматуре (более подробно в статьях о гидравлике в котельных и системах отопления). Кстати сказать, арматура может стучать и в случае, когда перепутаны подающий и обратный трубопроводы при подключении радиатора. Действия - проверить правильность подбора и настройки циркуляционного насоса, правильность подключения отопительных приборов. В большинстве случаев проблема решается при помощь снижения скорости вращения двигателя циркуляционного насоса и соответственно скорости истечения жидкости в трубопроводах, но в редких случаях без замены некоторых участков трубопроводов не обойтись.
- Образование кавитации в системе. Она может появиться из-за низкого давления в системе отопления, вернее низкое давление провоцирует образование кавитации.
Действия - проверить давление в системе и повысить его, если оно ниже требуемого.
- Падение давления в системе отопления.
Падение давления в системе отопления возможно по 4 причинам:
- Утечка в системе отопления. Когда жидкость через неплотности и через различные соединения вытекает наружу. Важно помнить, что современные системы должны быть герметичны и если давление падает, то нужно искать утечку!!! В противном случае этот дефект скажется на работе всей системы и приведет к серьезным последствиям (нарушение отделки помещения, замене теплообменника котла, реже к замене радиаторов)
Действие - провести гидравлическое испытание системы, которое облегчит поиск подтеков и неплотностей в системе отопления. Затем устранить утечку. В основном подтекают резьбовые соединения, которые не должны быть скрыты и должны иметь возможность обслуживания (как раз для таких случаев). Сложнее, когда утечка скрыта и в этом случае без локального капитального ремонта не обойтись.
- Высокое давление в системе отопления при его заполнении. Если в систему закачать давление выше, чем нужно, то при нагревании теплоносителя давление в системе увеличиться, что в свою очередь приводит к срабатыванию предохранительно-сбросного клапана (если мембранный бак не работает или давление закачки в нем настроено неверно) и сбросу избытка давления, а при остывании теплоносителя давление в системе окажется ниже первоначального значения.
Действия - проверить давление в системе отопления, когда теплоноситель в ней холодный и выставить его на правильное значение. Важно помнить, что от первоначального давления и давления срабатывания ПСК, зависит объем и давление "закачки" мембранного бака. Все эти параметры должны быть согласованы между собой.
- Расширительный бачок не работает. Это возможно в 2 случаях, когда мембрана в нем порвана или давление "закачки" воздуха в мембране расширительного бака не соответствует требуемому.
Действия - заменить мембрану, если это возможно или заменить мембранный бак. Закачать воздух в мембрану до расчетного значения. Важно помнить, что давление в мембранном баке необходимо проверять не реже 1 раза в год.
- Объем расширительного бака ниже требуемого. Задача расширительного бачка - компенсация температурных расширений теплоносителя при его нагревании и если объем мембранного бака меньше расчетного, то бак не в состоянии компенсировать в полной мере весь объем и часть жидкости уйдет из системы через предохранительно-сбросной клапан.
Действия - рассчитать необходимый объем мембранного бака и заменить существующий мембранный бак на новый. Важно знать, что на объем мембранного бака влияют температурные параметры теплоносителя. Важно: не стоит верить разным таблицам в сети интернет. Давление "закачки" мембранного бака и его объем это расчетные величины, которые зависят от множества показателей - это первоначальное давление в системе отопления, давление срабатывания предохранительно-сбросного клапана, объем жидкости в системе отопления, характеристики рабочей жидкости (коэффициенты расширения у воды и у незамерзающих жидкостей разные), температурный режим работы системы отопления и т.д.
Есть еще ряд причин, которые могут привести к плохо работающей системе отопления (не правильно подобран котел, не получение “тепла” в нужном объеме от поставщика услуг, нарушение “гидравлики” в котельной, плохо настроен процесс сжигания топлива и т.д.), но это более профессиональная и сложная тема. Выводы и заключение: Система отопления это комплекс мероприятий от получения “тепла” до его распределения через систему трубопроводов и в ряде случаев простыми решениями, которые описаны выше, не обойтись.
У каждого свой “рецепт” поиска причины плохой работы системы отопления, которые зависят от поставленной задачи и от сложности существующей системы отопления. Мы предлагаем следующие мероприятия для поиска причин плохой работы системы отопления на объекте:
--- Проводим диагностику работы системы отопления:
- Производим замеры температур подачи и обратки на каждом приборе/стояке/крыле системы отопления. Идея работы 2-х трубной системы отопления в том, что в каждый отопительный прибор/стояк/крыло температура подачи и обратки должны быть одинаковы. И по этим показаниям можно определить как работает система и где есть проблемы. Замеры температур мы производит тепловизором, который сразу показывает все необходимые нам параметры.
- Замеряем расходы теплоносителя на разных участках системы отопления. Такими образом мы определяем или подтверждаем предварительную причину дефекта. Но значение расхода не дает никакой информации, если нет расчетной величины для сравнения. Замеры расходов мы производим ультразвуковым расходомером, который показывает расход, скорость и направление движения теплоносителя.
- Делаем тепловизионные обследования ограждений, для определения “проблемных” зон, через которые тепло может уходить наружу.
--- Производим необходимые расчеты, такие как:
- Параметры теплоотдачи отопительных приборов в соответствии с фактическими параметрами теплоносителя;
- необходимые расходы теплоносителя для обеспечения расчетных параметров отопительных приборов и сравнения их с расходами, полученными при замерах;
- тепловые потери зданий и помещений для определения параметров для проверки правильности подбора отопительных приборов;
--- Сводим все измеренные и расчетные параметры в общую таблицу, которая позволяет нам увидеть общую картину и сделать ОБОСНОВАННЫЕ выводы о причинах плохой работы системы отопления.
И только после проведения вышеперечисленных работ мы выдаем рекомендации по исправлению ошибок. Мы считаем, что без этих замеров и расчетов невозможно поставить правильный диагноз и дать рекомендации по модернизации системы отопления.
